10噸機械式測力計
機械式測力計使用說明
SGJX系列10噸機械式測力計是鑄衡自行設計生產的。本司機械式測力計產品執行JJG445-2000檢定規程、Q/FYQ001-2012標準。該機械式測力計具有使用方便、讀數清晰、性能穩定、安全可靠等優點。

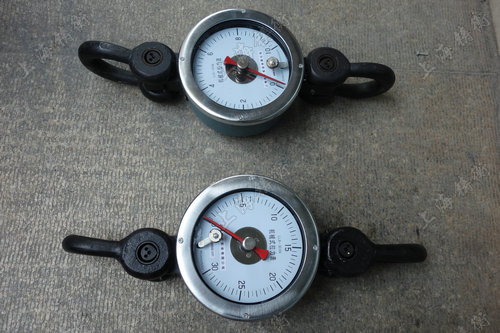

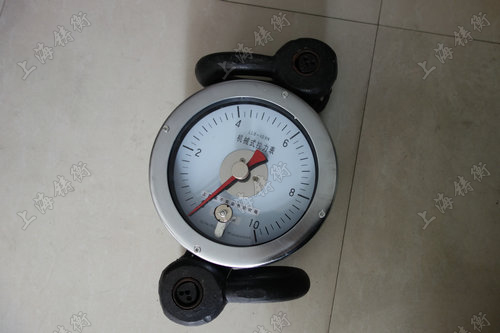

機械式測力計圖片

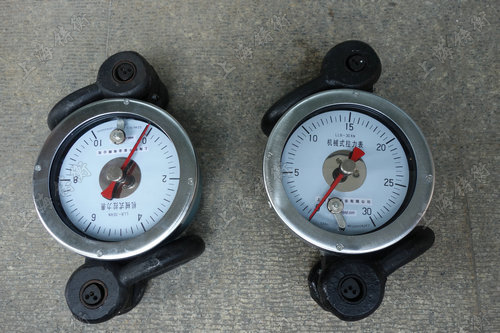

機械式測力計圖片
機械式測力計主要技術參數
1、儀表準確度為2.0級
2、引用誤差≤±2%F.S3、測力儀表的靈敏度應小于或等于滿量程載荷0.5%4、型號、測量范圍、外形尺寸、重量
機械式測力計結構及工作原理
1、結構分三部分：連接件部分、放大裝置部分、顯示部分。
2、工作原理：
當作用力通過連接件作用在變形體上，使之產生彈性變形，在彈性范圍內，變形量與作用力基本成正比，這樣變形大小就可反映出作用力的大小。變形體的變形量經放大裝置放大，通過指針在表盤上的指示讀出作用力的值。
注：作業中具體選型應根據機械設備的結構和地質情況經計算后確定。
機械式測力計使用方法
1、兩端的拉環通過絞鏈與力源連接（如使用鋼絲繩或其它可自由轉動的聯接件）。在測量過程中始終保持外作用力的作用線與表的軸線相重合。
2、為防止意外，在表后應備裝一條保護鋼絲繩。
3、調零：在加載之前，用搬手將表盤零點調到與表針重合位置上。
4、檢查裝卡狀態，確認裝卡牢固后方可加載。
10噸機械式測力計
機械式測力計規格型號
機械式測力計規格型號
|
產品型號 (Model) |
測量范圍 （KN） |
分度值 （KN） |
外形尺寸 （mm） |
重量 （KG） |
| SGJX-1 | 0-10 | 0.2 | 620X225X160 | 16 |
| SGJX-3 | 0-30 | 0.5 | 620X225X160 | 16 |
| SGJX-5 | 0-50 | 1 | 620X225X160 | 16 |
| SGJX-8 | 0-80 | 2 | 620X225X160 | 16.5 |
| SGJX-12 | 0-120 | 2 | 650X225X160 | 20 |
| SGJX-16 | 0-160 | 2 | 650X280X160 | 20 |
| SGJX-20 | 0-200 | 2.5 | 650X225X160 |
20 |
機械式測力計注意事項
1、避免強烈震動。
2、工作時外力作用線必須與表的軸線重合。
3、拉力表直接作用力不得超過表的上限值。
4、安全使用拉力表非常重要，如進行維修時應返回我公司。
由于擅自維修產生不良后果，我公司不負責任。
