動態扭矩測試儀主要功能及其基本原理
動態扭矩測試儀是為測試和檢測各種動態扭矩而設計制造的一種智能化計量儀器。我司動態扭矩測試儀使用環境溫度不超過40℃。海拔高度不超過2500m。當環境溫度為20℃時，相對濕度不大于85%。
動態扭矩測試儀主要功能：
可檢測動力機械輸出的轉矩、轉速、功率。如電機、內燃機、液（氣）壓馬達、曳引機、石油鉆機等。
可檢測傳動機械輸入、輸出的轉矩、轉速、功率、效率。如減變速機、電動閥門、離合器等。
可檢測鋼性傳動件的可承受轉矩。如石油鉆機鉆桿、煤礦山體固定錨桿等。
可檢測制動機械的制動轉矩。如制動器、失電保護器、汽車渦流減速器、吊車減速器、剎車等。
可檢測旋轉工作機械需要的轉矩、功率。如發電機、水泵、風扇、攪拌機等�？蓹z測運動付摩擦轉矩。如汽車傳動球頭與球頭座、船舶尾軸與尾軸套、滾珠絲杠與螺母等。

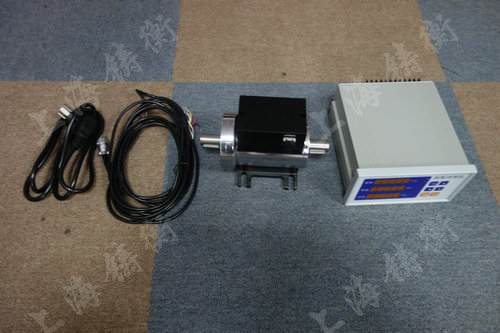

動態扭矩測試儀圖片
動態扭矩測試儀基本原理
傳感器扭矩數值的測量采用應變電測原理，當應變軸受扭力影響產生微小變形后，粘貼在應變軸上的應變計阻值發生相應變化，我們將具有相同應變特性的應變計組成測量電橋，應變電阻的變化即可轉變?yōu)殡妷盒盘柕淖兓M行測量。下面為扭矩測量的主要原理框圖，由于采用了能源與信號的無接觸耦合，完美解決了旋轉狀態下扭矩數值（轉矩）的測量。
1、電源經過處理后送，經激勵電源送到應變軸上；
2、由穩壓電源變成穩定電壓供給應變軸上各電子器件；
3、將應變軸的微小變形轉換成電信號，經過壓/頻轉換，變成與扭應變成正比的頻率信號，通過調解電路整形后輸出調頻方波信號。
轉速的測量：轉速測量采用磁電碼盤的方法進行測量，每一磁電碼盤均有60個齒，軸帶動磁電碼盤每旋轉一周可產生60個脈沖，高速或中速采樣時可以用測頻的方法，低速采樣時可以用測周期的方法測出準確的轉速。本傳感器精度可達±0.1%～±0.5%（F·S）。由于傳感器輸出為頻率信號，所以無需AD轉換即可直接送至計算機進行數據處理。
本傳感器的測速方法采用內置測速，訂貨時用戶需注明是否監測轉速信號。
動態扭矩測試儀圖片
動態扭矩測試儀規格型號（注：10KN.m以上的需定做）
動態扭矩測試儀圖片
動態扭矩測試儀規格型號（注：10KN.m以上的需定做）
|
產品型號 (Model) |
測量范圍 （N.m） |
分度值 （N） |
外形尺寸 （mm） |
重量 （KG） |
| SGDN-5 | 0.5-5 | 0.0001 | 188X100X108 | 5 |
| SGDN-10 | 1-10 | 0.001 | ||
| SGDN-20 | 2-20 | 0.001 | ||
| SGDN-50 | 5-50 | 0.001 | ||
| SGDN-100 | 10-100 | 0.01 | ||
| SGDN-200 | 20-200 | 0.01 | 209X100X126 | 7 |
| SGDN-500 | 50-500 | 0.01 | 238X100X136 | 10 |
| SGDN-1000 | 100-1000 | 0.1 | 275X120X140 | 12 |
| SGDN-2000 | 200-2000 | 0.1 | 298X120X154 | 15 |
| SGDN-5000 | 500-5000 | 0.1 | 356X180X180 | 21 |
